«SPOT REPAIR» Метод аварийного и планового бестраншейного ремонта трубопроводов небольшой протяженности

Описание:

Мы используем термин санация трубопроводов, что в нашем конкретном случае означает ремонт трубопроводов с применением новейших методов и технологий, которые не ремонтируют трубы, а восстанавливают их и порой даже улучшают технические параметры труб, подвергаемых восстановлению.

Предложенный для ремонта метод может быть использован не только в случае аварии какого-либо участка трубы, а также на стыках, но и когда необходимо восстановить полностью трубопровод длиной до 50 метров. Широкая область его применения обусловлена и большим диапазоном диаметров труб (50-1400 мм), которые можно отремонтировать таким образом.

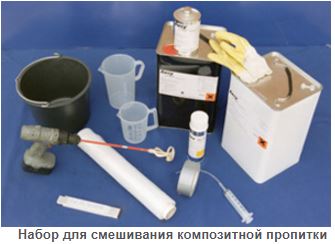

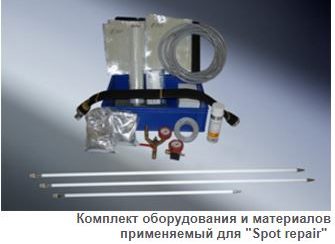

Метод санации трубопроводов “SPOT REPAIR” считается одним из самых экономичных, так как для выполнения работы необходим лишь автомобильный компрессор, «паккер» (резиновый баллон необходимого диаметра), смолы для приготовления пропитки и специальная ткань.

Санация трубопровода методом “SPOT REPAIR” осуществляется в несколько несложных этапов:

1. Эмульсия для пропитки наносится на ткань, предварительно отмеренную и сложенную определенным образом

2. Пропитанная ткань накручивается на «паккер», диаметр которого меньше диаметра ремонтируемой трубы.

3. Конструкция из «пакера» и ткани проталкивается до места, нуждающегося в ремонте.

4. Нагнетается воздух в «паккер», который надувается и в результате прижимает пропитанную эмульсией ткань к трубе с внутренней стороны.

5. Через некоторое время воздух стравливается, и «паккер» извлекается, а ткань, пропитанная эмульсией, образует полимерную трубу внутри старого трубопровода.

Достоинства:

• Вместо старой трубы мы имеем гладкую полимерную трубу, толщина стенки которой составляет 1,5-10 мм, а несущая способность по нагрузке – до 9000 Н/мм²;
• Новая труба выполнена из прочного и качественного армированного полимера, задача которого сформировать обрушенный свод трубы и выдержать мощную нагрузку грунта;
• Новая труба имеет гладкую внутреннюю поверхность, что в несколько раз увеличивает ее пропускную способность;
• Сформированная поверхность трубы устойчива к коррозии, а также к истиранию.
• Согласно сертификатам TUF, срок эксплуатации вновь сформированной трубы достигает 50 лет;
• Новая труба или ее участок находится в дополнительном прочном футляре, который получается за счет старой трубы, трещины и поры которой прочно зацементированы композитным полимером;
• Стыки труб герметизируются полимером, который проникает во все щели на местах соединений труб;
• Отпадает необходимость каждый раз приобретать новое дорогое оборудование и материал в зависимости от размеров ремонтируемых труб.

Недостатки:

Метод “SPOT REPAIR” если и имеет недостатки, то незначительные. Из них можно выделить следующий: большое количество времени, затрачиваемое на полимеризацию каждого участка. Это время составляет около 30 минут. Если необходим ремонт большого количества участков, то времени на санирование протяженного трубопровода потребуется довольно много.

Данный способ позволяет ремонтировать и протяженные части трубопроводов, используя стыковку отремонтированных участков «внахлест» и с «перекрытием» на 5 см. Ремонт можно выполнять отдельными кусками, длина которых составляет от 0,6 до 5 м.

Вопреки бытующему мнению, что санация трубопровода рукавами – процесс довольно сложный и дорогой, “SPOT REPAIR” является наиболее удобной, простой и доступной возможностью полностью бестраншейного ремонта трубопровода. Стоимость его оборудования с материалами составляет около 100 тыс. рублей.
